Трубная система ледового поля

Алюмайс

Новая технология
ледовой индустрии

Импортозамещение — 100 % компонентов системы «Алюмайс» отечественного производства, что исключает риски, связанные с поставками

Ледовое поле

Схема устройства любого ледового катка схожа с принципом работы кондиционера или холодильника. Холодильной машиной до отрицательной температуры охлаждается специальный раствор-хладоноситель (этиленгликоль, пропиленгликоль), который под давлением подается через трубную систему основания катка. Это позволяет намораживать и поддерживать лед на открытом катке или крытой арене. Трубная система охлаждения может быть изготовлена из металлических, пластиковых или резиновых материалов.

Технология

Трубная система ледового поля «Алюмайс» состоит из одинаковых элементов размерами 6х1 м или 3х1 м, транспортируемых по типу «гармошки», укладывая элементы друг на друга. В качестве трубной системы хладоносителя используются элементы, собранные из алюминиевых труб соединённые между собой на одинаковом расстоянии. Данная трубная система обладает высокой стойкостью к механическим повреждениям, так как все элементы теплоотдачи выполнены из металла — алюминия, а места соединений из морозостойких гибких соединителей. Система применима как для стационарных круглогодичных объектов, так и для мобильных.

01
02
03

Пример монтажа

Преимущества

Конструкция ледовой системы «Алюмайс» разработана и предназначена исключительно для надежности и скорости монтажа на объекте в замену существующим ледовым трубным аналогам. Система изготавливается и собирается на производстве под нужный размер проектируемого ледового поля заказчика и доставляется на объект в готовом виде. Коллекторный трубопровод состоит из двух труб по короткой стороне ледового поля, вмонтированный в линию элементов соединяя их между собой. Монтаж ледового поля 30х60 занимает до 3 суток, включая опресовку, что делает систему самой быстромонтируемой среди аналогов. Также важным преимуществом является максимальная температура эксплуатации +25°C *

* в защищенных от ветра и солнца условиях.

Простой и быстрый
монтаж

Скорость монтажа и свойства алюминия позволяют подготовить систему к запуску в течении 72 часов. Данная система не требует профессиональных монтажников, достаточно всего 1 шеф-инженера

Компактность

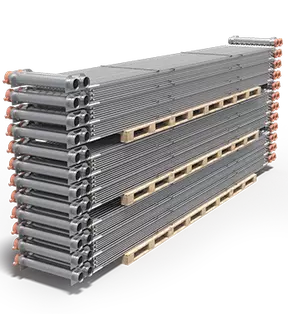

Модульная система и вес алюминиевых труб облегчают перевозку всего оборудования, а также его хранение в сравнении с другими системами. Поле размером 30х60 м при хранении, занимает объем всего 26 м³

Срок
эксплуатации

Благодаря физическим свойствам алюминия, данная система отличается не только надежностью от механических воздействий, но и долговечностью. Срок эксплуатации системы от 15 лет

Теплопроводность

Свойства теплопроводности алюминия в несколько раз выше, чем у других систем ледового поля. Это позволяет более чем в 2 раза ускорить скорость наморозки льда и сохранить работоспособность открытого катка даже при температурах до 25°C

Уменьшенное энергопотребление

Энергопотребление по сравнению с аналогичными системами наморозки льда ниже на 18-27 %

Сравнительный анализ

НаименованиеБетонная плита охлажденияТрубная система в засыпкеАйс-матыАйс-ГридАлюмайс
Основание для монтажа системыЩебеночно-песчаное основаниеЩебеночно-песчаное основание, тротуарная плитка, дорожное полотноТротуарная плитка, дорожное полотно, щебеночно-песчаное основание, подиумТротуарная плитка, дорожное полотно, щебеночно-песчаное основание, подиумЛюбое твердое основание
Материалы системы охлажденияПолиэтиленовые трубы в бетонеПолиэтиленовые трубы в засыпкеEPDM (резиновые) трубыПолипропиле­новые трубыАлюминиевые трубы
Коэффициент теплопроводности материалов, Вт1,68-2,04 (бетон)0,35 (песок) 3,5 (гранитный отсев)0,13-0,16 (EPDM резина)0,16-0,22 (полипропилен)220 (алюминий)
Засыпка трубной системы++—++
Круглогодичное использование оборудования+++++
Стационарное использование оборудования+++++
Общий срок монтажа30 дней20 дней9 дней17 дней3 дня
Производство материалов для трубной системыПНД трубы — заводское производство; Бетон — заводское производствоПНД трубы — заводское производство; Песок, гранитный отсев — заводское производствоАйс-маты — заводское производствоПолипропиле­новая гофриро­ванная труба — заводское производство; Решетка для укладки трубы — заводское производствоАлюминиевая труба — заводское производство
Сборка компонентов трубной системыОбъект заказчикаОбъект заказчикаОбъект заказчикаОбъект заказчикаЗаводское производство
Мобильное использование оборудования——+++
Время монтажа трубной системы на примере ледового поля 30x60 м (1800 м²)30 дней20 дней7 дней17 дней2 дня
НаименованиеОснование для
монтажа системы		Материалы системы охлажденияКоэффици­ент тепло­проводно­сти материа­лов, ВтЗасыпка
трубной системы		Круглогодич­ное исполь­зование обо­рудованияСтационар­­ное исполь­зование обо­рудованияОбщий срок монтажаПроизвод­ство материа­лов для трубной си­стемыСборка ком­понентов трубной си­стемыМобильное использова­ние оборудо­ванияВремя монтажа трубной системы 30x60 м (1800 м²)

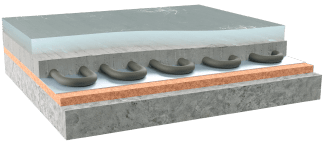

Бетонная плита охлажденияЩебеночно-песчаное основаниеПолиэтилено­вые трубы в бетоне1,68-2,04 (бетон)+++30 днейПНД трубы — заводское производство; Бетон — заводское производствоОбъект заказчика—30 дней

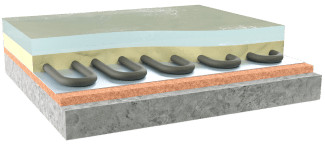

Трубная система в засыпкеЩебеночно-песчаное основание, тротуарная плитка, дорожное полотноПолиэтилено­вые трубы в засыпке0,35 (песок) 3,5 (гранитный отсев)+++20 днейПНД трубы — заводское производство; Песок, гранитный отсев — заводское производствоОбъект заказчика—20 дней

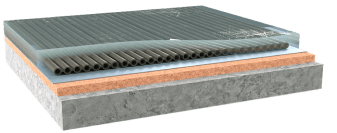

Айс-матыТротуарная плитка, дорожное полотно, щебеночно-песчаное основание, подиумEPDM (резиновые) трубы0,13-0,16 (EPDM резина)—++9 днейАйс-маты — заводское производствоОбъект заказчика+7 дней
Айс-ГридТротуарная плитка, дорожное полотно, щебеночно-песчаное основание, подиумПолипропиле­новые трубы0,16-0,22 (полипропилен)+++17 днейПолипропиле­новая гофриро­ванная труба — заводское производство; Решетка для укладки трубы — заводское производствоОбъект заказчика+17 дней

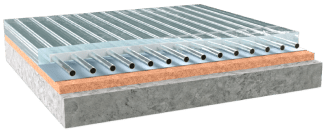

АлюмайсЛюбое твердое основаниеАлюминиевые трубы220 (алюминий)+++3 дняАлюминиевая труба — заводское производствоЗаводское производство+2 дня

С примерами теплопроводности строительных материалов, их плотности и теплоемкости вы можете ознакомиться в PDF-документе. Нажмите на кнопку, чтобы скачать файл.
